Đặc tính sản phẩm:
Cấu trúc đơn giản, độ ổn định cao, đáng tin cậy và bền bỉ.
Cách ly giữa môi chất, bộ hiển thị, bộ phát và công tắc.
Dải áp suất làm việc rộng: từ chân không đến 42MPa.
Dải nhiệt độ làm việc rộng: từ -190℃ đến 425℃.
Không bị ảnh hưởng bởi trạng thái lý – hóa của môi chất.
Tùy chọn tiếp điểm SPST hoặc SPDT.
Có thể tùy chọn các loại cảm biến mức như: cảm biến mức dạng phao, cảm biến mức điện dung hai dây, và cảm biến mức từ giảo để truyền tín hiệu dòng 4-20mA DC (hoặc HART), phục vụ cho điều khiển và đo lường từ xa.
Cảm biến mức hai dây có thể tích hợp màn hình LED hiển thị kỹ thuật số để quan sát ban đêm.
Đặc tính sản phẩm:
Cấu trúc đơn giản, độ ổn định cao, đáng tin cậy và bền bỉ.
Cách ly giữa môi chất, bộ hiển thị, bộ phát và công tắc.
Dải áp suất làm việc rộng: từ chân không đến 42MPa.
Dải nhiệt độ làm việc rộng: từ -190℃ đến 425℃.
Không bị ảnh hưởng bởi trạng thái lý – hóa của môi chất.
Tùy chọn tiếp điểm SPST hoặc SPDT.

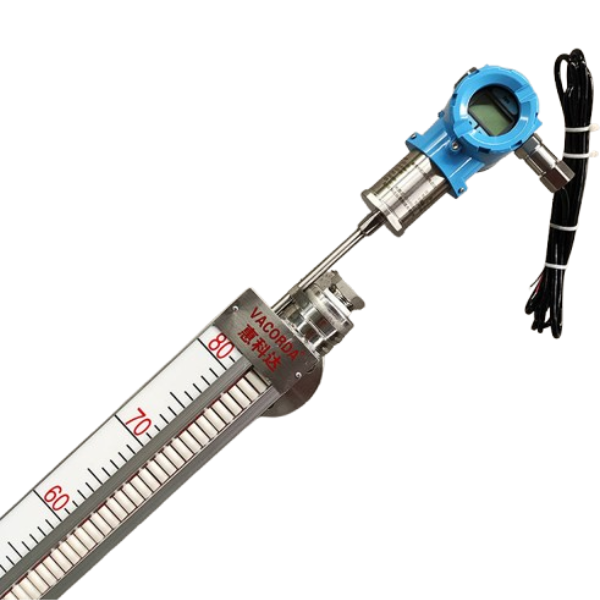

Có thể tùy chọn các loại cảm biến mức như: cảm biến mức dạng phao, cảm biến mức điện dung hai dây, và cảm biến mức từ giảo để truyền tín hiệu dòng 4-20mA DC (hoặc HART), phục vụ cho điều khiển và đo lường từ xa.
Cảm biến mức hai dây có thể tích hợp màn hình LED hiển thị kỹ thuật số để quan sát ban đêm.
Thông số kỹ thuật sản phẩm
|
Khoảng cách C-C |
150~6000 mm ( có thể tùy chỉnh đặc biệt nếu khoảng cách hơn 6m) |
||
|
Mật độ trung bình |
＞0,45g/cm³ |
||
|
Áp suất danh nghĩa |
PN63~PN420 (x 0,1MPa) |
||
|
Vật liệu |
304,316L,1Cr18Ni9Ti,0Cr18Ni9,00Cr17Ni14Mo2,321, hợp kim titan hoặc tùy chỉnh |
||
|
Nhiệt độ hoạt động |
-190 ~ +425 °C |
||
|
Cấu trúc đầu |
Van/ phích cắm thông hơi, nắp hàn có van khí, mặt bích có vít chặn, nắp hàn 1/2"NPT |
||
|
Cấu trúc đáy |
Nút xả/van, nắp hàn có vít chặn hoặc NPT 1/2", mặt bích có van chặn hoặc van bi |
||
|
Thước đo chỉ thị |
A: Xi lanh cánh quạt Al & ABS |
D:316L.& Tấm ốp nhôm |
|
|
B: Tấm chắn Al |
E:316L/AI &LED |
||
|
Xi lanh cánh C:316L |
F:316L/AI & LED |
||
|
Lớp bảo vệ |
IP 65,IP 67 |
||
|
Các mục tùy chọn |
|||
|
Công tắc báo động từ tính |
Trạng thái chuyển mạch: SPST; SPDT |
Bộ phát |
Tín hiệu đầu ra: 4~20mADC |
|
Công suất tối đa: 20w, 60W, 120W |
Tải đầu ra: 500Ω |
||
|
Điện áp tối đa: 230V, 250V |
Nguồn điện: 16~30VDC |
||
|
Dòng điện tối đa: 0,5A, 1A, 2A |
Lớp bảo vệ: IP65 |
||
|
Thời gian sống: ≤1x109 |
Chống cháy nổ: ExiaII CT6Ga ExdII CT6Gb |
||
|
Lớp bảo vệ: IP65 |
|||
|
Chống cháy nổ: ExdII CT6Gb |
|||
Ứng dụng

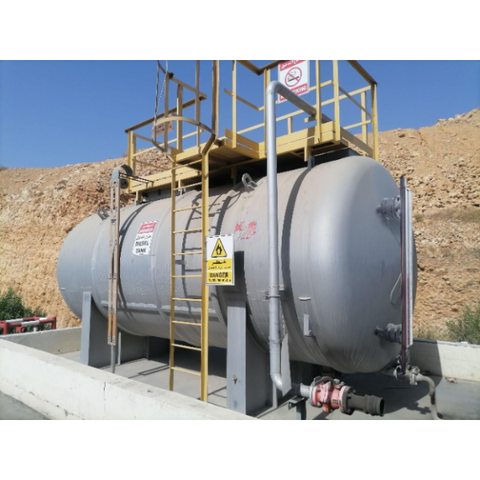

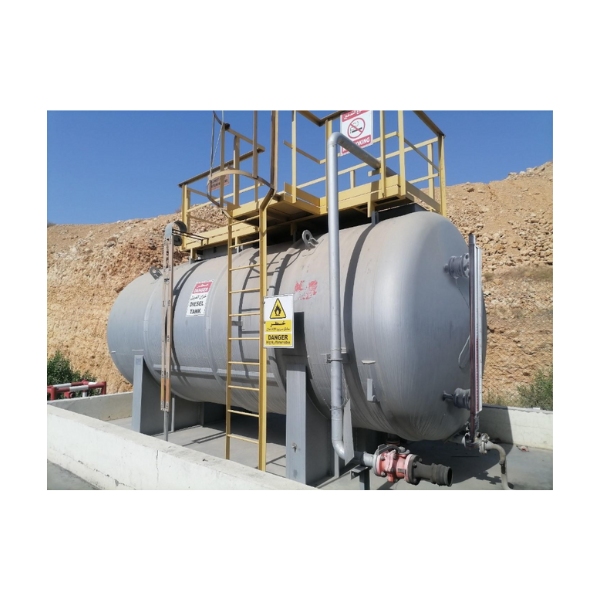

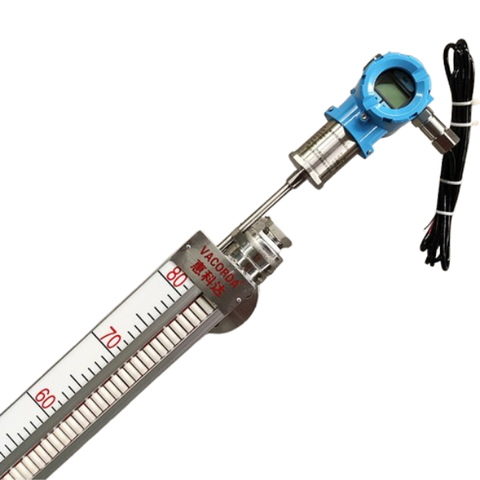

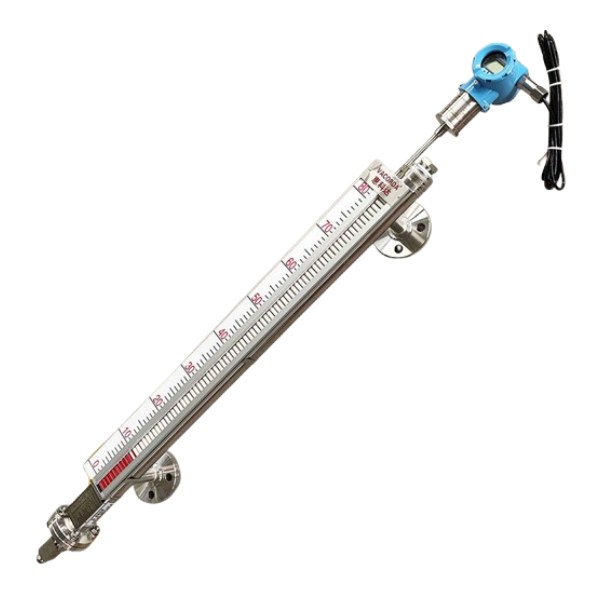

Đồng hồ đo mức chất lỏng dạng cột từ tính dòng UHC được ứng dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa chất, khai thác dầu, dược phẩm, thực phẩm, công nghiệp rượu vang, v.v. Thiết bị phù hợp để đo mức chất lỏng trong các môi trường có nhiệt độ cao/thấp, áp suất lớn, tính ăn mòn mạnh hoặc độc hại.
