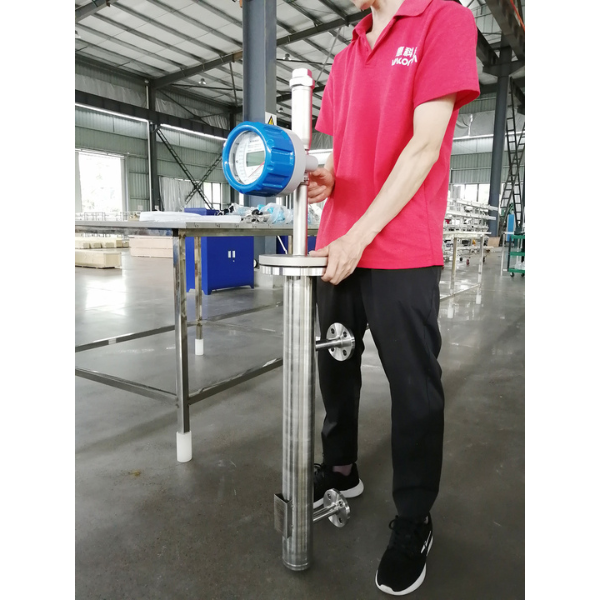

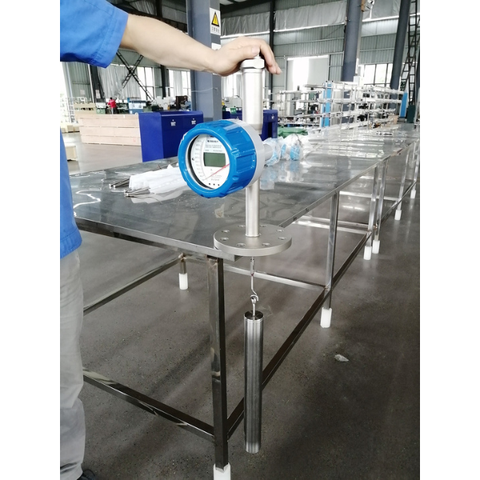

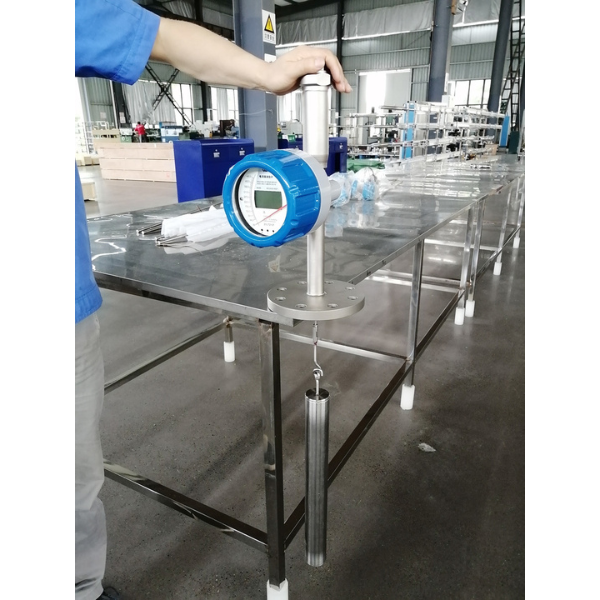

Bộ phát mức kiểu dịch chuyển điện tử Vacorda là thiết bị đo mức hoạt động theo nguyên lý dòng vòng, được thiết kế để đo và/hoặc phát hiện mức chất lỏng hoặc bề mặt phân cách giữa hai chất lỏng trong các điều kiện vận hành khắc nghiệt. Thiết bị có thể xử lý môi chất ăn mòn, nhiệt độ cao (lên tới +400°C) và áp suất lớn (lên tới 400 barg / 5801 psig).
Bộ phát mức kiểu dịch chuyển điện tử có thể hoạt động như đồng hồ hiển thị mức mà không cần nguồn cấp phụ trợ. Khi được tích hợp mô-đun công tắc, thiết bị hoạt động như công tắc báo mức. Khi tích hợp mô-đun truyền tín hiệu, thiết bị sẽ hoạt động như bộ phát mức. Ba chế độ này có thể kết hợp linh hoạt trong cùng một thiết bị. Việc nâng cấp chức năng có thể được thực hiện mà không làm gián đoạn quy trình vận hành.
Bộ phát mức kiểu dịch chuyển điện tử Vacorda là thiết bị đo mức hoạt động theo nguyên lý dòng vòng, được thiết kế để đo và/hoặc phát hiện mức chất lỏng hoặc bề mặt phân cách giữa hai chất lỏng trong các điều kiện vận hành khắc nghiệt. Thiết bị có thể xử lý môi chất ăn mòn, nhiệt độ cao (lên tới +400°C) và áp suất lớn (lên tới 400 barg / 5801 psig).
Bộ phát mức kiểu dịch chuyển điện tử có thể hoạt động như đồng hồ hiển thị mức mà không cần nguồn cấp phụ trợ. Khi được tích hợp mô-đun công tắc, thiết bị hoạt động như công tắc báo mức. Khi tích hợp mô-đun truyền tín hiệu, thiết bị sẽ hoạt động như bộ phát mức. Ba chế độ này có thể kết hợp linh hoạt trong cùng một thiết bị. Việc nâng cấp chức năng có thể được thực hiện mà không làm gián đoạn quy trình vận hành.
Đặc tính sản phẩm:
Cấu trúc đơn giản, vận hành ổn định và đáng tin cậy, yêu cầu bảo trì thấp;
Bộ hiển thị mức chất lỏng được cách ly hoàn toàn khỏi môi chất đo, đảm bảo an toàn và độ tin cậy cao;
Áp suất làm việc từ -0,1 ~ 42MPa;
Nhiệt độ làm việc từ -60 ~ +400℃;
Có khả năng hiệu chỉnh mật độ môi chất và bù nhiệt độ;
Phù hợp với các ứng dụng đo chất lỏng có độ nhớt cao: <500MPa·s;
Tùy chọn nhiều kiểu hiển thị: M2, M3;
Nhiều dạng tín hiệu đầu ra: 4–20mA, tín hiệu công tắc, giao thức HART.
Ứng dụng

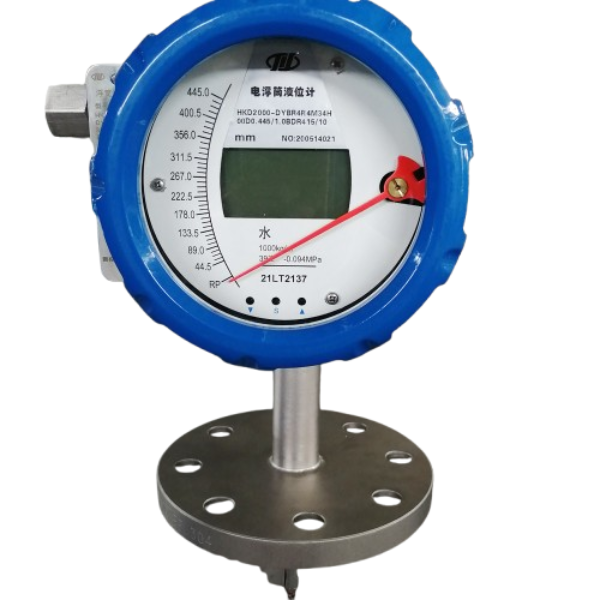

Đồng hồ đo mức chất lỏng kiểu phao điện tử HKD2000 được ứng dụng rộng rãi trong đo mức chất lỏng, đo bề mặt phân cách và kiểm soát quy trình trong các ngành công nghiệp như dầu khí, hóa chất, luyện kim, điện lực, thực phẩm, dược phẩm, giấy và nhiều lĩnh vực khác.
Chức năng hiển thị

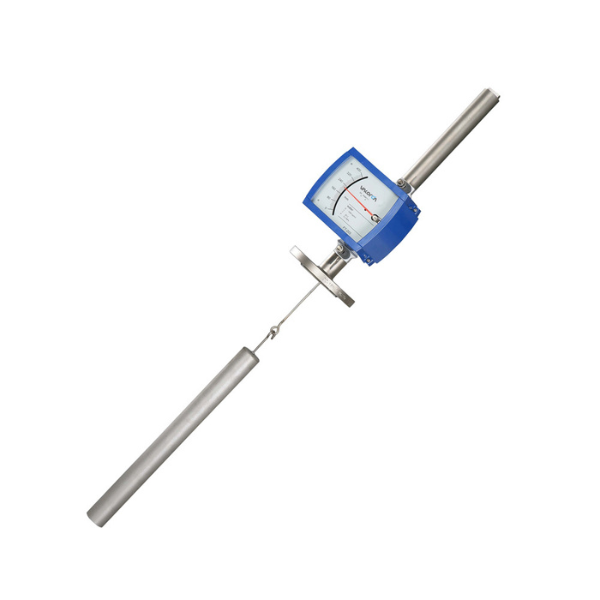

Bộ hiển thị M2 là loại hiển thị dạng vuông. Khi phao dịch chuyển lên xuống, chuyển động này sẽ được truyền đến bộ hiển thị mức thông qua liên kết từ tính và được hiển thị bằng kim chỉ thị và mặt số.
Thông số kỹ thuật
Phạm vi đo lường |
300-6000 mm (hoặc theo yêu cầu của người dùng) |
Độ chính xác đo lường |
1,5, 2,0 |
Vật liệu phao |
304, 316L, HC, Ti, v.v. (Các vật liệu đặc biệt khác sẽ được thương lượng để cung cấp) |
Mật độ trung bình |
≥0,45g/cm3 |
Đo lường giao diện |
Sự chênh lệch khối lượng riêng giữa hai môi trường là ≥0,1 g / cm3 |
Nhiệt độ trung bình |
≤80 ℃, ≤150 ℃, ≤250 ℃, ≤400 ℃ |
Áp suất trung bình |
Loại tiêu chuẩn ≤4.0 MPa, loại áp suất ≤42MPa |
Mức áp suất |
Loại tiêu chuẩn: DN40-DN50 / PN4.0Mpa; DN80-DN100 / PN1.6MPa |
Loại áp suất cao |
DN40-DN50 / PN10.0MPa |
Loại đặc biệt |
Theo yêu cầu của người dùng |
Tiêu chuẩn mặt bích |
HG20592, DIN2501, ANSI, SH, GB (hoặc theo yêu cầu của người dùng) |
Kết nối quy trình |
Mặt bích DN50, ren G1.5” hoặc theo yêu cầu của người dùng |
Tín hiệu đầu ra |
4 ~ 20mADC (hệ thống hai dây) |
Sức cản tải |
500Ω (khi cấp nguồn 24VDC) |
Đầu ra truyền thông |
HART, Modbus (RS485) |
Đầu ra báo động |
Đầu ra công tắc giới hạn trên và dưới |
Công suất liên lạc |
Lên đến 400VAC 0,05A, 24VDC 0,2A |
Công suất làm việc |
15-35VDC, 220VAC |
Pin Lithium |
3.6V7.5HA, 220VAC |
Nhiệt độ môi trường |
-20℃ ~ + 60℃ |
Vật liệu thiết bị |
304, 316L hoặc yêu cầu của người dùng |
Vật liệu tủ đựng |
Loại tiêu chuẩn: nhôm đúc; loại đặc biệt: 304, 316L |
Mức độ bảo vệ |
IP65 (cung cấp theo thỏa thuận IP68) |
