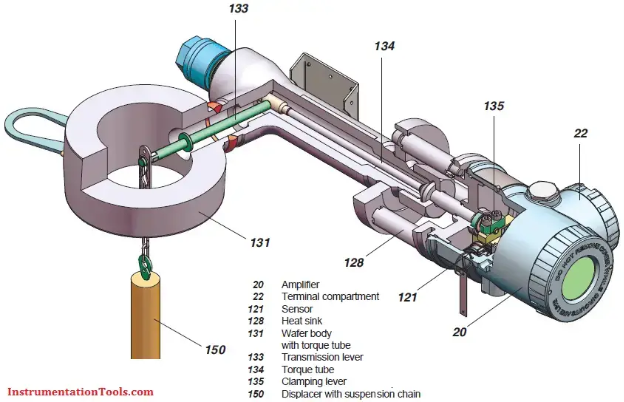

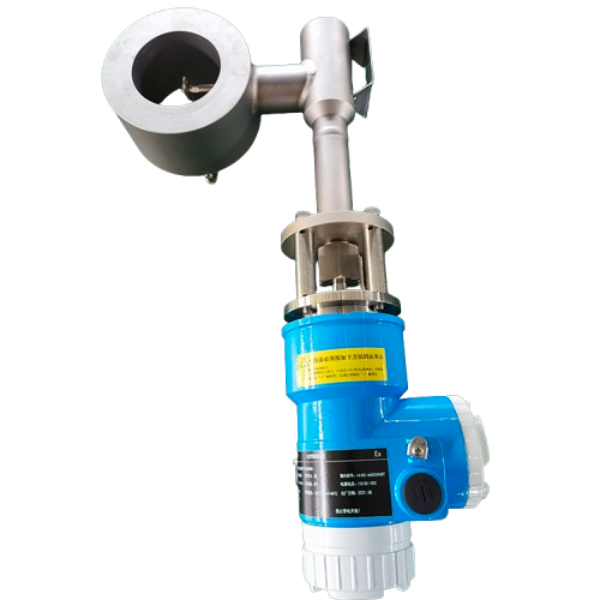

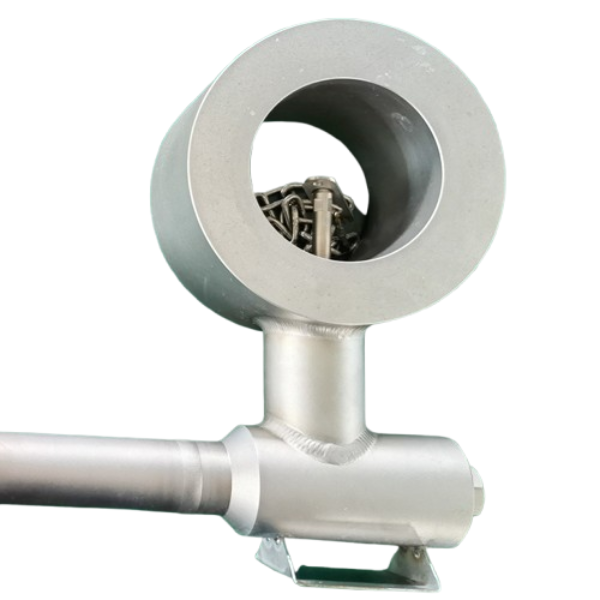

Lực nổi tạo ra bởi vật dịch chuyển (displacer) được truyền qua đòn bẩy truyền động và ống mô-men xoắn đến cần vận hành của cảm biến, nơi lực này tác động lên đầu tự do của phần tử cảm biến.
Trên phần tử cảm biến có phủ bốn điện trở biến dạng bằng kim loại mỏng (thin-film strain gauge). Các điện trở này thay đổi giá trị điện trở tương ứng với lực kéo hoặc lực nén tác dụng lên cảm biến. Bốn điện trở này được kết nối theo cấu hình cầu toàn phần Wheatstone và được cấp nguồn từ bộ khuếch đại tín hiệu.
Lực nổi tạo ra bởi vật dịch chuyển (displacer) được truyền qua đòn bẩy truyền động và ống mô-men xoắn đến cần vận hành của cảm biến, nơi lực này tác động lên đầu tự do của phần tử cảm biến.
Trên phần tử cảm biến có phủ bốn điện trở biến dạng bằng kim loại mỏng (thin-film strain gauge). Các điện trở này thay đổi giá trị điện trở tương ứng với lực kéo hoặc lực nén tác dụng lên cảm biến. Bốn điện trở này được kết nối theo cấu hình cầu toàn phần Wheatstone và được cấp nguồn từ bộ khuếch đại tín hiệu.

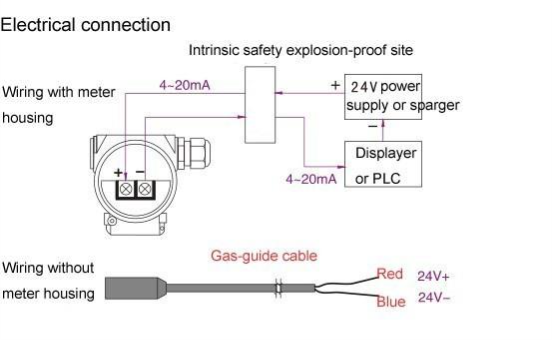

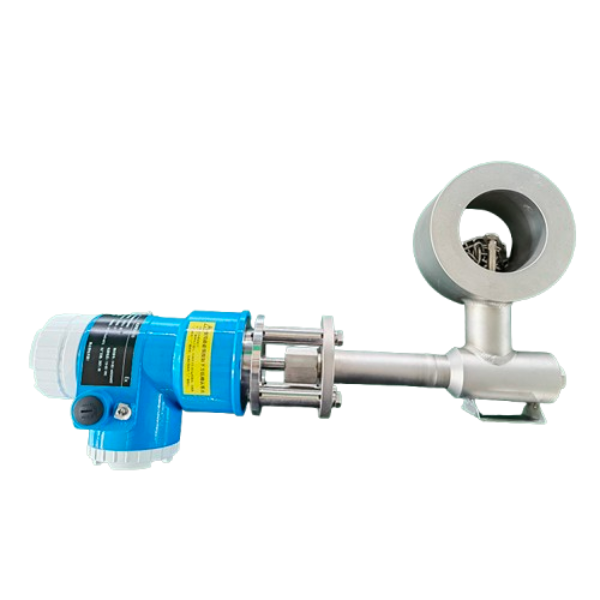

Điện áp tại điểm chéo của cầu đo, tỷ lệ thuận với trọng lượng hiệu dụng, được đưa vào bộ khuếch đại điện tử như một tín hiệu đầu vào. Điện áp này sau đó được chuyển đổi bởi bộ khuếch đại thành tín hiệu đầu ra dạng dòng 4–20 mA hoặc tín hiệu số hai dây. Bộ khuếch đại được cấp nguồn thông qua mạch dòng tín hiệu trong chế độ hai dây.

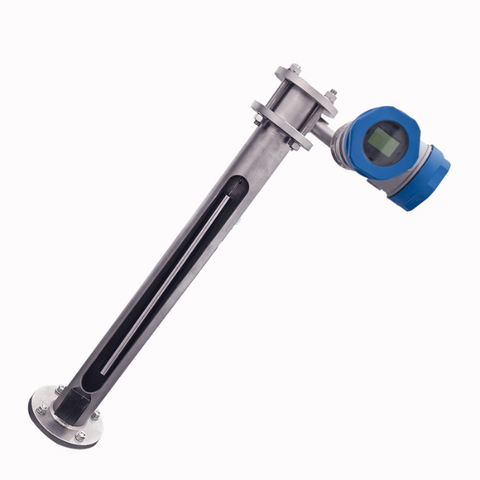

Thông số kỹ thuật của đồng hồ đo mức nồi hơi nước
|
Khoảng cách tâm-tâm được khuyến nghị: |
300, 500, 800, 1100, 1400,1700,2000 mm (làm theo yêu cầu) |
|
Chế độ hiển thị: |
Một màu, hai màu (đỏ ở dạng hơi, xanh ở dạng lỏng) |
|
Vật liệu: |
Thép cacbon, 304, 316L, 1Cr18Ni9Ti, 0Cr18Ni9, 304 có lớp lót PTFE |
|
Áp suất danh nghĩa: |
PN6-PN100(×0,1MPa) |
|
304 +PTFE≤PN40 |
|
|
PP≤100°C |
|
|
Mặt bích quy trình: |
DN20/RF HG/T 20592-09 |
|
Giao diện hơi nước nhiệt: |
Ren vít đực ZG1/2" |
|
Áp suất hơi nước nóng: |
≤1.0Mpa |
|
Sưởi ấm hỗn hợp: |
Gia nhiệt tự giới hạn nhiệt độ (không cần thiết đối với loại chống ăn mòn) |
|
Áp suất tự đóng của bi thép: |
≥0,3Mpa |
|
Nguồn điện: |
24V DC, 36V AC |
|
Nhiệt độ môi trường: |
--70 ℃ ~+450 ℃ |

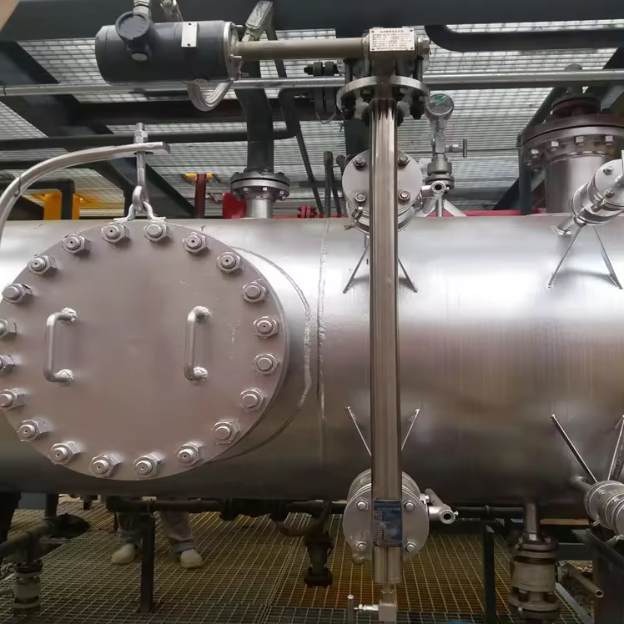

Ứng dụng
Cấp nước & xử lý nước thải

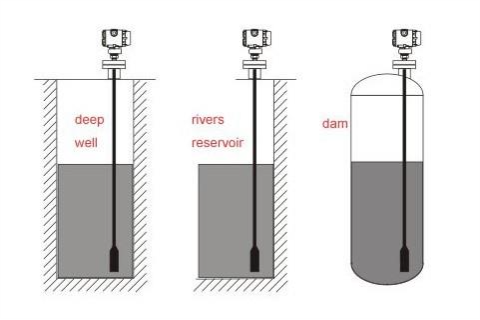

Giám sát mực nước trong hồ chứa, bể chứa và giếng.
Điều khiển hoạt động của máy bơm trong các nhà máy xử lý nước thải.
Điều khiển quy trình công nghiệp
Đo mức chất lỏng trong bồn chứa hóa chất, bồn nhiên liệu và nồi hơi công nghiệp.
Đảm bảo mức chất lỏng tối ưu trong hệ thống làm mát và hệ thống thủy lực.
Nông nghiệp & tưới tiêu
Giám sát mực nước trong kênh tưới, ao hồ và đập chứa.
Tự động hóa việc phân phối nước trong canh tác chính xác (precision farming).
Giám sát môi trường
Đo mực nước ngầm trong giếng khoan và giếng đào.
Hệ thống cảnh báo lũ lụt tại sông, hồ.
Ứng dụng hàng hải & ngoài khơi
Đo mực nước ballast (nước dằn) trong tàu thủy.
Giám sát mực thủy triều và nước biển.
Ngành dầu khí
Phát hiện mức chất lỏng trong bể chứa và thiết bị tách pha.
Giám sát giếng khai thác trong các mỏ dầu.
